常用的弱电系统设计技术要求，学会了，做方案不求人

前言：

办公楼的弱电系统是我们经常遇到的，如何设计呢？需要设计哪些系统呢？今天就重点谈一下办公楼类型的智能化弱电系统设计思路

正文：

办公楼类型的项目智能化弱电工程一般设计系统（这里就谈比较常用的系统）

1、综合布线系统

2、计算机网络系统（含无线覆盖）

3、视频监控系统

4、五方通话系统

5、停车场管理系统

6、机房工程

7、一卡通系统

以上几个系统是比较常用的系统，今天就一一谈谈这7个系统的技术要求

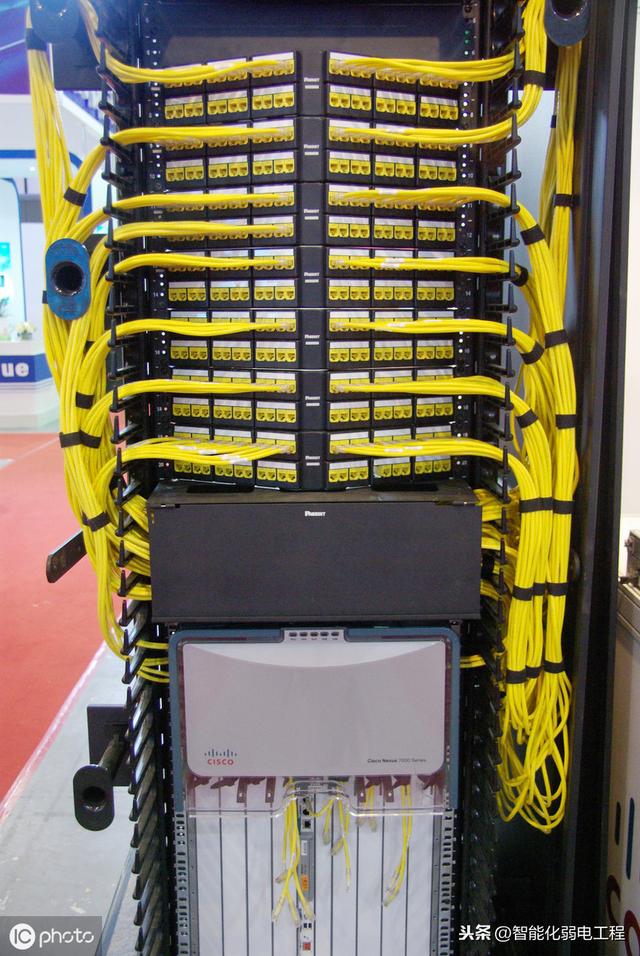

一、综合布线系统

1.1系统概述

本综合布线系统包括办公网、智能化网和语音电话布线三部分内容。

系统采用六类布线系统，由工作区子系统、水平布线子系统、垂直布线子系统、管理间子系统、设备间子系统组成。

由总通讯机房引来网络、电话光缆沿室外弱电手孔井敷设至一层弱点机房，进线间同时作为语音电话总设备间，由进线间引出电话主干线缆沿室内弱电桥架敷设至各区域楼层电井。一层弱电机房作为本项目网络数据总设备间，由弱电机房引出办公网主干线缆沿室内弱电桥架敷设至各区域楼层电井，再由各层电井引六类线至各个信息插座处。由消防控制室引出智能化网主干线缆沿室内弱点桥架敷设至各区域楼层电井，再由各层电井引六类线至各前端点位。

1.2系统设计

工作区子系统

信息点的设计在满足目前使用要求的前提下，具有适当的余量，以满足将来信息系统的发展。前端信息点分为数据点、语音点2类，公共区域设置放装无线AP，办公室设置面板无线AP实现无线覆盖。

所有信息点均采用六类非屏蔽模块。

水平及垂直子系统

所有语音和数据水平线缆均采用六类四对非屏蔽双绞线，卡接在19寸24口配线架上。办公网垂直干线采用适用于万兆以太网传输要求的24芯室内万兆多模光纤，熔接在19寸的光纤配线架上，语音垂直干线采用三类50对、100对大对数线缆，卡接在110配线架上。

管理间子系统

各楼层电井作为管理间，共设置10个管理间，各管理间内数据、语音水平线缆均卡接在19寸24口RJ45配线架上，数据垂直主干光纤熔接在19寸的光纤配线架上，语音垂直主干卡接在19寸的110配线架上，采用19寸机柜安装配线设备，其中数据和语音独立设置机柜。

设备间子系统

本项目设置一个设备间，一层进线间作为语音电话总设备间和网络总设备间，设备间内语音垂直干线卡接在19寸的110配线架上，设备间内数据垂直干线熔接在19寸的光纤配线架上，配线架均安装于19寸标准机柜内。

注：各配线间至设备间预留1根6类网线，作为备用。

二、计算机网络系统

2.1系统概述

本次设计采用二层网络架构：汇聚层主要承担高速数据交换的任务，同时要为各接入节点提供最佳传输通道。通过本楼汇聚，接入本项目核心交换机。接入层的主要任务是完成用户的接入，它直接和用户连接，可能遭受ARP风暴、MAC扫描、ICMP风暴、带宽攻击等等攻击方式，对安全性的要求很高，另一方面必须提供灵活的用户管理手段。

针对本楼使用需求，建设两套计算机网络系统—办公网、智能化网，两套网络在硬件上物理隔离，组成相互独立的局域网。

办公网、智能化网均采用二层星型网络架构。核心交换机分别设置在一层弱点机房和一层消防控制室，接入交换机设置在各楼层电井综合布线机柜中。

2.2系统设计

办公网

办公网核心交换层由1台万兆高端多业务路由交换机组成，支持主控板和电源冗余配置，支持高性能的IPV4/IPV6业务。接入交换机（单台或者堆叠分组）通过光纤线路接入核心交换机。

通过千兆以太网技术实现1000M交换到桌面，满足当前及将来的计算机应用需求。所有接入交换机的端口均支持三层线速转发、虚拟化、VLAN划分、高性能的IPV4/IPV6业务等。根据前端数据点的数量多少选用24口或48口交换机，分别设置在楼层电井综合布线机柜内。办公网核心交换机作为汇聚万兆接入本项目核心交换机。

办公无线网单独的汇聚，万兆上联，根据需要在各区域设置办公网无线AP，实现无线网络覆盖，满足数字化办公对网络需要，前端无线AP设备接入到楼层的办公网接入交换机上，采用POE交换机供电，设置无线控制器，结合管理软件，实现对前端AP的管理和相关用户认证。有线无线网的核心可以双机并联，实现虚拟化，互为备份。

对于该楼的大型会议室（容纳600人），除了有线节点外，要求实现无线全覆盖，保障会议人员的无线网络应用。

智能化网

智能化控制网作为整个智能化系统的承载网络，用于视频监控系统、停车场管理系统、门禁管理系统等的信息传输，智能化控制网采用二层星型网络架构----核心层、接入层。

核心交换机设置在一层消防控制室内，接入交换机设置在楼层电井内的综合布线机柜内。核心交换层由1台高端多业务路由交换机组成，核心交换机支持虚拟化功能，支持主控板和电源冗余配置。核心交换机与接入交换机之间均采用多模光纤进行通讯，实现千兆骨干、百兆到桌面的传输速率。

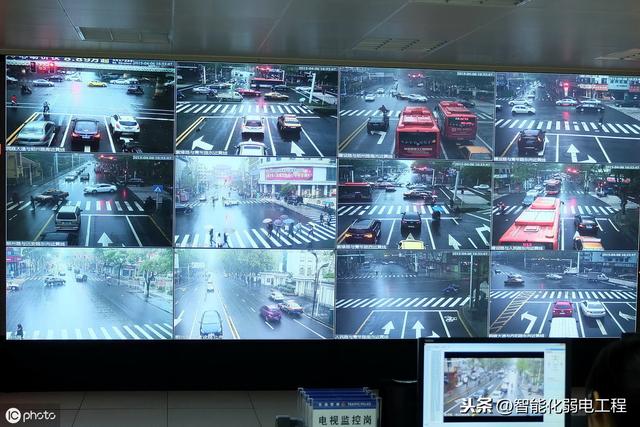

三、视频监控系统

3.1系统概述

系统采用数字视频监控系统，主要由图像采集部分（前端摄像机、编码器）、传输部分（网络交换机）、中心控制部分（监控平台软件、服务器、控制键盘）、图像显示部分（监视器、解码器）、存储记录（磁盘阵列）部分组成。

3.2系统设计

监控系统总控中心设置在裙房一层消防控制室，内设视频管理服务器、集中存储设备、电视墙、操作台及安防机柜等设备，对办公楼楼地上及地下区域内所有的前端摄像机进行集中的管理、控制和存储。

系统可实现与入侵报警系统进行联动。

系统设置由3*4共12台46" 46寸超窄边液晶拼接屏组成的电视墙，将视频图像在电视墙上进行显示，支持图像的漫游、开窗、组切换及群切换功能。

系统采用网络存储设备对前端摄像机图像进行存储。所有摄像机均能够24小时不间断、不失真地录像，图像存储时间30天，所有摄像机的视频信号传输速度不低于25帧/秒，所有摄像机的视频图像显示、录像和重放的清晰度均按不低于1080P分辨率考虑存储容量。整个监控系统要保证楼外、楼内的公共场所全部覆盖，不留死角。

系统采用安防专网进行视频流的承载。该网络采用星形拓扑的两层结构----核心层和接入层。1台核心交换机设置在一层的消防控制室内，楼层弱电井内分别设置楼层接入交换机，接入交换机设置弱电井的综合布线机柜内。其中，核心交换机与接入交换机之间通过6芯单模光纤实现通讯。

整个视频安防监控的供电采用UPS不间断电源集中供电的方式。在一层的消防控制内设置1台容量20KVA后备时间1小时的UPS,为所属区域的前端摄像机、网络设备、存储设备等集中供电。

四、五方通话系统

在消防控制室电话机与电梯控制柜内电话机之间的布线,所有电话机由电梯供应商提供。线缆由弱电中标单位敷设完成，并配合电梯供应商完成线缆测试。每个电梯均单独布线至消防保安控制室。 线缆规格：信号线RVVP4*1.0mm2

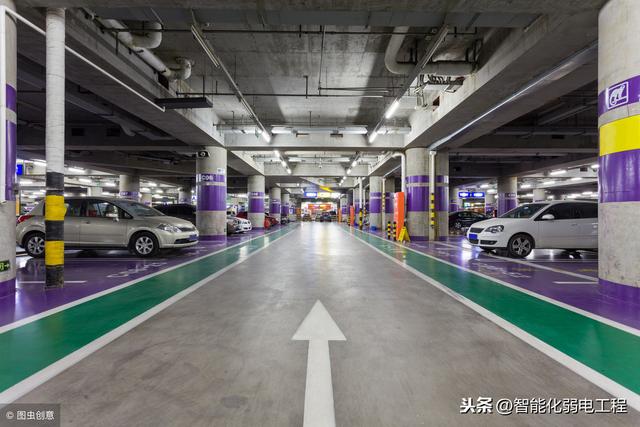

五、停车场管理系统

5.1系统概述

停车场管理系统可实现对小区的各种车辆实时管理，对其出入的时间进行严格的监视，并对各类车辆进行登记和识别，将各种信息输入到数据库。

系统主要由管理中心和出入口控制系统组成。

5.2系统设计

在地下一层的3个入口分别配置对应的一进一出双车道停车场现场设备及单车道停车场设备，采用车牌识别与近距离读卡相结合的方式；发卡中心设置在一层的消防控制室内，由消防控制室对进出地下停车场的车辆进行统一授权发卡。在各入口处设置LED车位计数器，显示地下车位的实时情况。

本次设计参考的停车场系统采用TCP/IP的通讯方式，各出入口停车场管理系统应与消防系统实现联动，由消防专业设计消防强切模块至各出入口处，当发生火灾时，联动打开相应道闸，方便人员逃生。

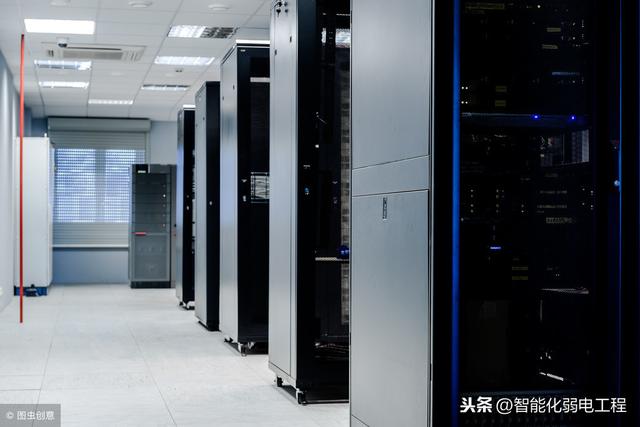

六、机房工程

6.1系统概述

本项目消防监控室设置于一层，面积约90m2。主要包括机房装修、供配电及防雷接地。

6.2系统设计

1） 装饰装修系统

装饰装修系统，是整个机房的基础。它主要起着功能区划分及保证机房环境的作用。又可分为墙面工程、地面工程、顶面工程等部分。

顶棚做防尘、防潮保温处理，天花为铝质微孔防尘吸音天花吊顶。

地面铺设全钢无边防静电活动地板，并做防尘保温处理，地板规格为600mm×600mm。

机房内部防静电地板需做等电位体，整个地板通过导线连成一个金属整体，并与室外地极良好连接。

墙面采用乳胶漆与彩钢板饰面，保持整体协调美观。

门体采用甲级双开钢质防火门。玻璃隔断采用12MM防火玻璃。

2） 供配电系统

计算机机房的供配电系统是一个综合性供配电系统，在这个系统中不仅要解决消控室内电子设备的用电问题，还要解决智能化系统前端设备的用电问题。

主要包括市电接入、市电配电、UPS配电、精密配电与环境电源。

消控室UPS系统，主要用于消控室内智能化系统设备用电，前端用于视频监控系统、门禁系统等。

数据机房UPS系统，主要用于信息中心内IT设备用电。

3） 防雷接地系统

防雷接地系统又可分为防雷系统、接地系统、防静电系统、等电位处理四部分。

机房设施的雷击过压及电磁干扰防护，是保护通信线路、设备及人身安全的重要技术手段，是确保通信线路畅通、设备安全运行不可缺少的技术环节。

计算机及网络通信设备机房应安装一个良好的接地系统，使电源中有一个稳定的零电位，作为供电系统电压的参考电压。有一个良好接地线，计算机及网络通信设备的电源电压及信号遇到或产生各种干扰时，就可以通过高、低频滤波电容将其滤掉。此外，当遇到雷电、强功率源以及电火花干扰时，良好的机房接地系统应可以起到保护计算机及网络通信设备的作用。因此，设计一个良好的机房接地系统是相当重要的。

电源系统实行三级防雷防过压保护，阐述如下：

B级防雷保护：在总配电柜内加装一级防雷器，并入总配电柜开关出口。由于采用的是并入方式，所以对供电容量不引起丝毫影响，并可在≤25ns的响应时间内吸收最高达100KA的峰值电流强度，从而达到保护的目的。其前端应加装空气开关。

C级防雷保护：机房公用的输入配电柜前端加二级防雷器。由于电子设备的高速、高密，微小的过电压和浪涌电压以及线路的二次感应，都会引起脆弱的电路损坏。能在≤25ns的响应时间内吸收最高达40KA的峰值电流，从而致使雷电流进一步减小。其前端应加装空气开关。

D级防雷保护：在机房输出配电柜加装防雷器并入配电柜开关出口（最大放电电流20KA），从而达到精细保护的目的。

七、门禁系统

本系统采用可视门禁对讲系统，基于互联网无线数字楼宇门禁对讲系统克服了传统楼宇门禁对讲系统的弊端，成为改造楼宇门禁对讲系统的很好的一种解决方案。

每个门口安装1套无线门禁对讲主机，用户直接使用手机APP进行远程可视对讲开门；

无线门禁对讲主机具备NFC门禁功能，可以直接使用手机的NFC门禁卡直接开门；

以上就是几个系统的简单设计技术要求，大家可以参考。实际上还有很多系统需要设计，比如考勤系统、人脸识别门禁系统、梯控系统、会议系统、信息发布系统、楼宇自控系统、智能照明系统等等。办公楼越高级，系统越多。
